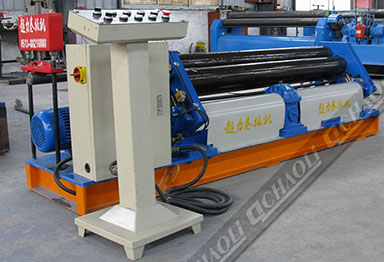

W11F三輥機械非對稱式卷板機
江蘇省高新技術產品 | 南通市科學技術進步獎 | 十余項專利技術應用
該機結構型式為三輥非對稱式
下輥為主傳動，并做垂直升降運動，以便夾緊板材
通過下輥齒輪與上輥齒輪嚙合，同時作為主傳動
側輥作傾升降運動
具有預彎、卷圓多重功能
結構緊湊操作維修方便
W11F三輥機械非對稱式卷板機 江蘇省高新技術產品 | 南通市科學技術進步獎 | 十余項專利技術
此款型卷板機適應于薄板小直徑卷圓
可簡單預彎后卷圓
（注：產量隨設備的自動化程度和卷制工件直徑不同有所增減,特殊工件的卷制會因為卷制工藝的特殊性影響到產量）
產品資質
江蘇省高新技術產品 | 南通市科學技術進步獎 | 十余項專利技術
W11F三輥機械非對稱式卷板機
|
規格型號
|
最大卷板厚度
|
最大卷板寬度
|
板材屈服極限
|
卷板速度
|
滿載最小卷板直徑
|
上軸直徑
|
下軸直徑
|
兩下軸中心距
|
主電機功率
|
|
W11-2x1000
|
2
|
1000
|
245
|
6
|
250
|
120
|
120
|
120
|
2.2
|
|
W11-2x1200
|
2
|
1200
|
245
|
8.1
|
250
|
120
|
120
|
120
|
2.2
|
|
W11-2x1600
|
2
|
1600
|
245
|
8.1
|
250
|
130
|
130
|
130
|
2.2
|
|
W11-2x2000
|
2
|
2000
|
245
|
8.1
|
250
|
130
|
130
|
130
|
2.2
|
|
W11-4x1000
|
4
|
1000
|
245
|
5.4
|
300
|
140
|
140
|
140
|
3
|
|
W11-4x1200
|
4
|
1200
|
245
|
5.4
|
300
|
140
|
140
|
140
|
3
|
|
W11-4x2000
|
4
|
2000
|
245
|
5.4
|
350
|
150
|
150
|
150
|
3
|
|
W11-6x1000
|
6
|
1000
|
245
|
5.4
|
350
|
140
|
140
|
140
|
3
|
|
W11-6x1500
|
6
|
1500
|
245
|
5.4
|
400
|
150
|
150
|
150
|
4
|
|
W11-6x2000
|
6
|
2000
|
245
|
5.4
|
400
|
160
|
160
|
160
|
4
|
客戶業績
| 產品型號 | 用 戶 名 稱 |
|---|---|
| W11Y-50*3000液壓對稱式 | Mubadala Development Company |
| W11-12*4000三輥機械式(鋁板) | Zoporizhstal Integrated Iron & Steel Works JSC |
| W11F-2*1500非對稱機械式 | Zoporizhstal Integrated Iron & Steel Works JSC |
| W11S-45*2500上輥萬能式 | The Enlightment From Anglogold Company In Africa |
| W11S-40*3000上輥萬能式 | Mai Hoa Import And Export Co., Ltd |
| QC12Y-16*2000剪板機 | Mai Hoa Import And Export Co., Ltd |
| W11F-2*1500機械非對稱 | Faurecia Exhaust System (Shanghai) |
| W11S-30*3000上輥萬能式 | Faurecia Exhaust System (Shanghai) |
| W11Y-12*3000液壓對稱式 | Fives Cryo (Suzhou) Co., Ltd |
| W11Y-50*2500 液壓對稱式 | MABUHAY FILCEMENT INC. |
